Comment changer un interrupteur ?

Considéré comme un B-A, BA de l’électricité, le remplacement d’un interrupteur donne pourtant des sueurs froides à bon nombre de particuliers. Quelques connaissances préalables, deux-trois outils et un accompagnement bienveillant made in Bricozor suffisent pourtant à renverser la vapeur. Débutant ou pro, pas de distinguo !

Comment changer un interrupteur, c’est ensemble et c’est maintenant.

Actionné plusieurs fois par jour, l’interrupteur finit parfois par se confondre avec les murs tant il fait partie du décor. Une discrétion qui dissimule un petit mécanisme aussi simple qu’ingénieux. Explications.

L’interrupteur est un dispositif généralement constitué de six parties :

• La plaque de finition (ou enjoliveur) : clipsée sur le support et fabriquée en plastique, bois ou métal, elle constitue la partie visible et décorative de l’interrupteur ;
• Le mécanisme : cœur fonctionnel de l’interrupteur, il contient les contacts électriques mobiles et fixes qui ouvrent et ferment le circuit selon la position de la commande ;
• La commande (touche/bouton/bascule) : partie actionnée qui permet d’activer/désactiver le mécanisme ;
• Le support : pièce qui vient se fixer dans la boîte d’encastrement et supporte le mécanisme ;
• Les bornes de connexion : points d’entrée/sortie des fils électriques ;

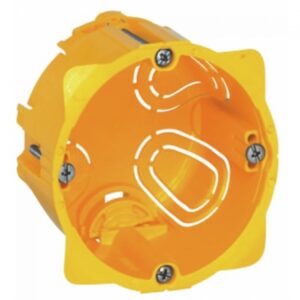

• La boîte d’encastrement : distincte de l’interrupteur, elle est scellée dans le mur et reçoit l’ensemble du dispositif.

L’interrupteur est un organe de commande conçu pour ouvrir ou fermer le passage du courant électrique qui alimente au choix un luminaire ou une prise. Fixé à une hauteur comprise entre 90 et 130 cm au-dessus du sol fini (préconisations de la norme NF C 15-100), il se décline en différentes catégories selon les fonctionnalités recherchées :

• L’interrupteur simple allumage, qui commande un point lumineux ou une prise depuis un seul endroit (modèle classique) ;
• Le va-et-vient, qui commande un point lumineux depuis deux endroits différents (en haut et en bas d’un escalier, aux extrémités d’un couloir ou dans une grande pièce par exemple) ;

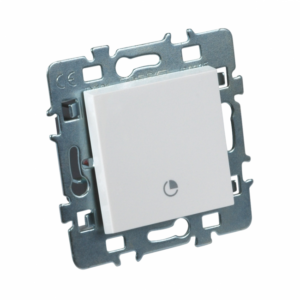

• La minuterie, qui commande l’extinction automatique du luminaire pour limiter le gaspillage d’énergie (dans les caves, les pièces techniques ou les parties communes d’immeubles par exemple) ;
• Le détecteur de présence, qui déclenche tout seul l’allumage de la lumière après repérage d’un mouvement ;
• Le variateur de lumière (ou dimmer), qui commande et régule l’intensité du luminaire ;
• Le télérupteur, genre un peu à part car installé généralement à côté du tableau électrique, et qui permet de commander un circuit d’éclairage pourvu de trois points et plus via une impulsion électrique.

Noter que l’activation des interrupteurs peut être soit mécanique (appui tactile sur un bouton ou une bascule) soit électronique (appui ou effleurage tactile sur une pièce fixe / pilotage à distance par télécommande ou application).

Voici à présent le cœur du sujet. Souhaitez-vous changer un interrupteur contre un autre de fonctionnement identique ou désirez-vous basculer sur un modèle électronique ? Ces deux scénarios sont traités ci-après.

Coupez le disjoncteur commandant l’interrupteur au tableau électrique ou à défaut le disjoncteur général. Dévissez ou déclipsez la plaque décorative à l’aide d’un petit tournevis plat glissé dessous puis vérifiez l’absence de tension avec un testeur de tension (ou tournevis testeur). Touchez pour cela les bornes de l’interrupteur : si le témoin lumineux demeure éteint, vous pouvez travailler en toute sécurité. Ce contrôle est impératif dès l’instant où vous envisagez d’intervenir sur le circuit électrique. Même pour changer une ampoule.

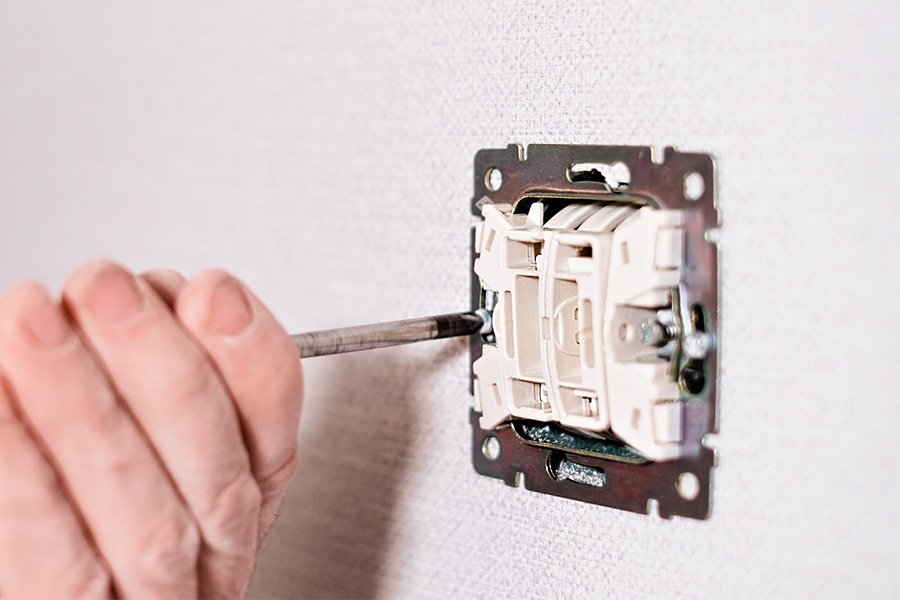

Dévissez ensuite les griffes ou les vis qui maintiennent le mécanisme dans la boîte d’encastrement puis tirez délicatement le mécanisme pour dégager les fils. Prenez quelques photos des branchements en l’état avec votre téléphone. Ce moyen rapide et sûr permettra de se souvenir du branchement exact des fils quand viendra l’heure du remontage. Desserrez ensuite les bornes à vis ou appuyez sur les bornes de connexion pour libérer chaque fil.

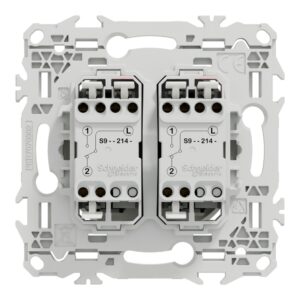

Sur un interrupteur simple allumage figurent deux bornes notées L ou marquées d’une flèche. Branchez-y les deux fils (généralement un fil de phase et un fil de retour de phase). Peu importe l’ordre car un interrupteur simple n’a pas de polarité.

Un interrupteur classique va-et-vient présente quant à lui trois bornes : L1 (fil de phase en arrivée), L2 (premier fil navette) et L3 (second fil navette).

Dénudez chaque fil sur une longueur de 10 mm à l’aide d’une pince à dénuder pour repartir sur des câbles en parfait état, insérez-les jusqu’en butée dans les bornes du nouvel interrupteur puis vérifiez la fermeté de la connexion en tirant légèrement sur chaque conducteur.

Repoussez délicatement le mécanisme et les fils dans la boîte d’encastrement. Fixez l’interrupteur à l’aide des vis ou des griffes prévues à cet effet, vérifiez sa planéité à l’aide d’un niveau à bulle et mettez la plaque de finition en place. Retournez ensuite au tableau électrique et réenclenchez le disjoncteur. Testez pour finir l’interrupteur : si le luminaire ou la prise sur laquelle vous aurez branché une lampe répond immédiatement, le tour est joué ! Sinon, redémontez l’interrupteur et revérifiez vos branchements. Vérifiez aussi que le problème ne vient pas de l’ampoule qui aurait tout simplement grillé. Cela arrive plus qu’on ne croit.

Le changement d’interrupteur s’accompagne parfois d’un changement de technologie. Ce qui soulève un certain nombre de questions et nécessite parfois plus de matériel électrique. Sélection.

Tout dépend du type d’interrupteur électronique choisi :

• De nombreux modèles d’interrupteurs électroniques nécessitent un fil neutre. Or dans les installations anciennes, celui-ci n’est pas toujours tiré jusqu’à l’interrupteur. Une modification préalable du circuit est donc nécessaire avant de songer à installer un interrupteur nouvelle génération ;
• D’autres modèles d’interrupteurs électroniques dits « sans fil neutre » réclament uniquement la phase et le retour de phase, comme les interrupteurs classiques simple allumage. Une solution facile à mettre en œuvre, appréciée des électriciens amateurs.

Les variateurs et interrupteurs intelligents ne sont pas forcément compatibles avec tous les types d’ampoules, en particulier les LED très basse consommation. Lisez attentivement les recommandations des fabricants, prenez le temps d’étudier différents modèles d’interrupteurs et modifiez votre luminaire si nécessaire. Si vous souhaitez le conserver en l’état, le choix d’un nouvel interrupteur sera peut-être plus restreint. À vous de voir.

Un module électronique est souvent plus volumineux qu’un module classique. Une fois l’ancien interrupteur démonté, assurez-vous que le boîtier encastré est suffisamment profond pour accueillir le nouveau. Le cas échéant, une modification du trou à l’aide d’une scie cloche sera peut-être nécessaire. Étudiez la nature du mur avant de dégainer la trousse à outils.

Tout dépend une fois de plus du nouvel appareil. Outre la mise sous tension, certains interrupteurs pilotables à distance nécessitent un paramétrage préalable avant d’être pleinement fonctionnels (appairage, application, réseau). La complexité de la configuration dépend du type d’appareil et de l’attention portée à la lecture de son mode d’emploi. Prenez votre temps et faites-vous confiance, c’est la clé d’une installation réussie.

Changer un interrupteur n’est sur le principe pas compliqué en soi. Tout dépend du câblage existant, de la complexité du nouveau dispositif et des ampoules présentes sur le luminaire. Peu de matériel, temps limité et salissures minimum, voici un petit chantier qui coche toutes les bonnes cases. Super ! Ne reste plus qu’à commander votre futur interrupteur sur notre site de bricolage en ligne et vous lancer. Si d’aventure vous rencontrez une difficulté au moment de son installation, contactez-nous ! Nos conseillers vous aideront à faire la lumière sur la manière de poser votre nouvel interrupteur. Chez Bricozor, le pilotage à distance de nos clients, c’est évident !
