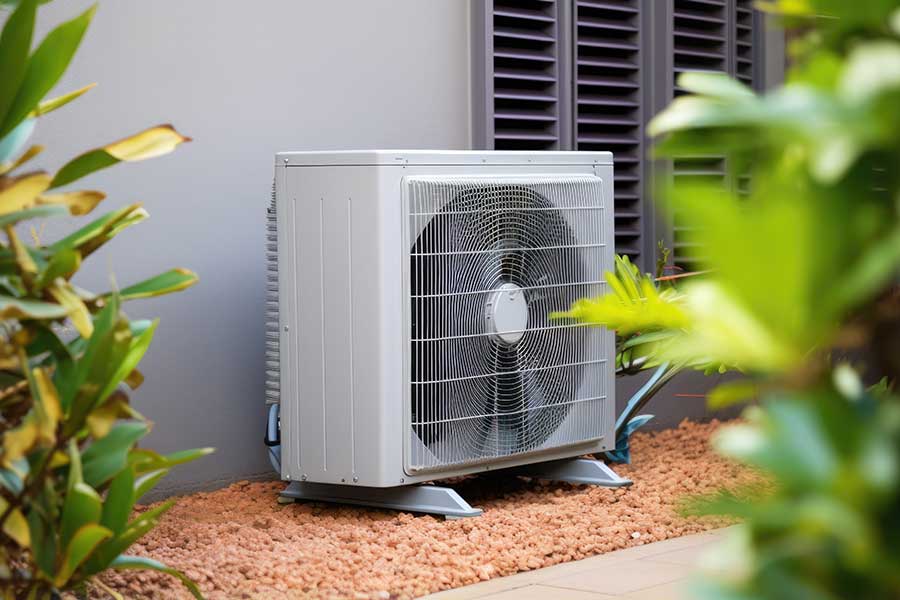

Où placer une unité extérieure de PAC ?

Bien placer l’unité extérieure d’une pompe à chaleur (PAC), qu’elle soit air-air ou air-eau, va conditionner le rendement de l’appareil et sa durée de vie, votre confort acoustique, mais aussi vos relations de voisinage. Un choix technique dont Bricozor répertorie les règles d’or et les critères à connaître avant la pose.

Petit rappel technique. L’unité extérieure d’une pompe à chaleur (air-air ou air-eau) puise l’énergie gratuite de l’environnement pour alimenter le système de chauffage. Concrètement, elle sert de point de départ au circuit thermodynamique en assurant deux fonctions principales selon la saison.

1. Capter les calories en mode chauffage (en hiver) : le ventilateur de l’unité extérieure aspire l’air ambiant pour le faire passer à travers un radiateur à ailettes appelé l’évaporateur. Le fluide frigorigène qui circule dans l’évaporateur, au contact de cet air, absorbe ses calories et se met à bouillir pour se transformer en gaz. Le compresseur comprime ce gaz pour faire monter sa pression, augmenter fortement sa température, et l’envoyer vers l’intérieur de la maison pour chauffer l’air ou l’eau.
2. Évacuer la chaleur en mode climatisation (en été pour les PAC réversibles) : l’unité intérieure capte la chaleur étouffante de vos pièces, et l’unité extérieure joue alors le rôle de condenseur en rejetant la chaleur excédentaire à l’extérieur pour rafraîchir la maison.

L’unité extérieure génère un flux d’air continu et un bruit de fond provenant du compresseur et du ventilateur. Pour éviter tout litige, l’installation doit respecter certaines règles.

Le Code de l’urbanisme n’impose pas une distance minimale ou unique en mètres, mais le Code de la santé publique sanctionne les « troubles anormaux de voisinage » liés au bruit.

L’installation doit donc respecter les règles locales d’urbanisme et ne pas générer de nuisances sonores portant atteinte à la tranquillité des voisins. Pour limiter ces nuisances, il est recommandé d’éloigner autant que possible le bloc extérieur des fenêtres, des chambres et des terrasses voisines.

Comme le ventilateur rejette de l’air glacé en hiver (et chaud en été si la PAC est réversible), ne dirigez jamais ce flux d’air directement vers la propriété d’un voisin, vers une terrasse ou vers une zone de passage.

De plus, si l’installation est visible depuis l’espace public ou les propriétés voisines, ou si le logement se situe dans un secteur protégé, vous devez obligatoirement déposer une Déclaration Préalable (DP) de travaux en mairie avant le début du chantier. Si vous habitez en copropriété, l’accord écrit du syndic ou de l’assemblée générale reste indispensable.

Pour fonctionner efficacement, une pompe à chaleur a besoin de brasser de grandes quantités d’air. Si l’air circule mal, l’appareil surconsomme et s’use prématurément.

C’est pourquoi l’unité doit être placée dans un endroit parfaitement ventilé. Gardez l’aspiration et le soufflage d’air totalement dégagés. Évitez les espaces confinés comme les garages, les combles, les petites cours intérieures fermées ou les renfoncements trop étroits. Dans ces zones, la PAC risque d’aspirer l’air froid qu’elle vient de rejeter (phénomène de « recyclage d’air »), ce qui fait chuter son rendement.

De même, un vent de face trop violent peut s’opposer à la rotation du ventilateur, perturber le cycle ou forcer le moteur électrique. Orientez l’appareil parallèlement aux vents dominants de votre région ou abritez-le derrière un léger écran (une haie ou un claustra ajouré).

Enfin, évitez de placer l’unité extérieure de la PAC directement sous un égout de toit. En hiver, les chutes de neige ou d’eau glacée peuvent endommager la carrosserie ou bloquer les pales. Si l’installation se fait dans une région montagneuse, surélevez l’unité de 10 à 20 cm par rapport au sol pour éviter qu’elle ne soit bloquée par l’enneigement. Une exposition en plein soleil pénalise également le rendement de l’appareil.

L’acoustique constitue le point de vigilance majeur lors de la pose. Des solutions simples permettent d’éliminer la majorité des nuisances sonores.

Au sol, l’unité repose sur une dalle de béton plane et solide ou des plots stabilisateurs. Cette dalle doit être (idéalement) totalement désolidarisée des fondations de la maison pour empêcher la transmission des vibrations à la structure.Vous pouvez ajouter un coffrage ou un habillage autour de l’appareil pour l’intégrer discrètement au jardin. L’entretien et l’accès à l’appareil sont généralement plus simples.

Si la pose au sol est impossible, des supports muraux spécifiques existent. Voici un exemple disponible sur notre site :

Le support doit être solide et parfaitement dimensionné pour supporter le poids de l’appareil dans la durée. Attention toutefois à ne pas fixer l’appareil sur le mur d’une pièce de vie ou d’une chambre, car les micro-vibrations peuvent se propager à travers la maçonnerie et amplifier le bruit ressenti à l’intérieur du logement.

Les plots antivibratiles (appelés silentbloc ou rubberfoot) placés sous les pieds de la PAC permettent d’absorber les mouvements du compresseur, et réduisent fortement le bruit émis.

Ne placez jamais l’unité sous la fenêtre d’une chambre à coucher (la vôtre ou celle de vos voisins). Privilégiez les façades longeant des pièces techniques ou de passage, telles que le garage ou un couloir.

La bonne installation d’une PAC doit prendre en compte les contraintes liées aux fluides et à l’entretien futur.

• La distance intérieure / extérieure : pour limiter les pertes thermiques et réduire le coût de l’installation, l’unité extérieure doit idéalement se situer à une distance comprise entre 3 et 7 mètres du module intérieur. Plus la liaison est courte, plus le système est performant.
• L’évacuation des condensats : en hiver, lors des cycles de dégivrage, l’unité extérieure produit de l’eau (les condensats). Il est indispensable de prévoir une évacuation, telle qu’un lit de graviers drainant ou un raccordement aux eaux usées. Sans cela, cette eau va s’écouler sur le sol, stagner et se transformer en plaque de verglas dangereuse autour de l’appareil.
• L’accessibilité : l’appareil doit rester facilement accessible pour l’entretien obligatoire effectué par un technicien.

Alors fixation murale ou pose au sol pour placer une unité extérieure de PAC ? Cela dépend avant tout de la configuration de votre habitation. Quel que soit le mode retenu, veillez à dégager largement les zones d’aspiration et de soufflage, à tenir l’appareil éloigné des chambres, et à respecter une distance raisonnable avec vos voisins. Des précautions qui garantissent un confort durable, pour vous comme pour votre entourage.

Bon bricolage à tous !
