Quel filetage pour serrer la vis ?

Le filetage est un élément essentiel en mécanique et en construction. Pour assembler des pièces, garantir l’étanchéité ou transmettre des efforts, on le trouve partout. Parmi les différents types de filetages, le filetage ISO est l’un des plus utilisés. Mais qu’est-ce que cela signifie ? Comment bien le choisir et l’utiliser ? Décryptons ensemble ce standard incontournable.

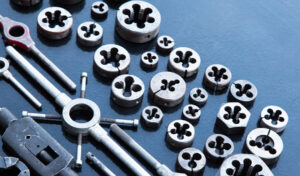

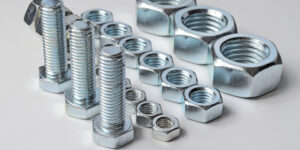

Le filetage est un procédé qui consiste à créer une rainure hélicoïdale sur une surface cylindrique, qu’elle soit externe (vis) ou interne (écrou), formant ainsi un assemblage mâle-femelle. Cette opération peut se réaliser à la main ou à l’aide d’une machine, en fonction du type et de l’usage du filetage. Pour le filetage manuel, il faut utiliser des tarauds et des filières (outils de coupe).

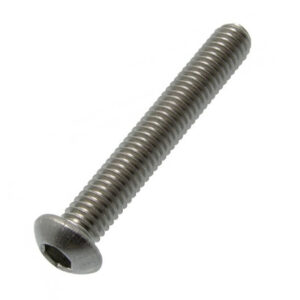

Le filetage ISO est un standard international défini par l’Organisation Internationale de Normalisation (ISO). Il repose sur un profil en forme de V à 60° et se décline en plusieurs dimensions normalisées. Ce type de filetage est particulièrement utilisé dans les assemblages mécaniques et industriels en raison de sa précision et de son interchangeabilité. Basé sur le système métrique, il s’appelle également le filetage ISO métrique (ISO M).

C’est le filetage le plus répandu dans l’industrie européenne. Il en existe deux catégories ;

• le filetage ISO métrique à pas standard, dit à pas gros ;
• le filetage ISO métrique à pas fin.

Un filetage ISO se définit par plusieurs paramètres.

• Le pas : c’est la distance parcourue par une vis en translation lors d’un tour complet par rapport à son écrou. Par exemple, un pas de 1,25 mm signifie qu’à chaque rotation complète, la vis avance de 1,25 mm. Allez jeter un coup d’oeil à cet article pour en savoir plus : Qu’est-ce qu’un pas de vis ?
• Le diamètre nominal : exprimé en millimètres (M6, M8, M12, etc.).
• Le sens du filetage : à droite (le plus courant) ou à gauche (utilisé pour des applications spécifiques, comme les bouteilles de gaz).
• Le profil du filet : en V avec un angle de 60°.
• La classe de tolérance : exprimée par des chiffres et des lettres (ex : 6G, 6H) qui définissent l’ajustement du filetage.

Le filetage ISO est régi par trois normes internationales :

• ISO 68-1, qui définit le profil de base du filetage métrique ISO ;
• ISO 261, qui établit les dimensions standardisées des filetages ISO ;
• ISO 965, qui précise les tolérances et les ajustements des filetages ISO.

Le choix d’un filetage dépend de plusieurs critères.

1. L’application : pour des assemblages mécaniques standards, privilégiez un filetage ISO standard. Pour des assemblages nécessitant plus de résistance (par exemple lorsqu’il y a des vibrations), un filetage fin est recommandé.
2. Le matériau : certains matériaux nécessitent des filetages plus fins pour une meilleure tenue.

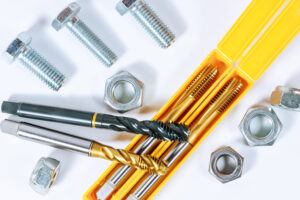

3. L’usinage et l’outillage : vérifiez que vous disposez du taraud et de la filière adaptés au filetage choisi.

La réalisation d’un filetage ISO métrique (M) peut se faire de plusieurs façons selon le matériau, la précision requise et l’outillage disponible. Voici les étapes générales pour effectuer un filetage externe et un filetage interne.

• Préparer la tige avec un diamètre légèrement inférieur au filetage souhaité.
• Chanfreiner l’extrémité et appliquer du lubrifiant.
• Utiliser une filière en la tournant progressivement (1/2 tour en arrière pour casser le copeau).
• Vérifier avec un écrou et nettoyer le filetage.

• Percer un trou au bon diamètre (par exemple : M10 / perçage Ø 8,5 mm).

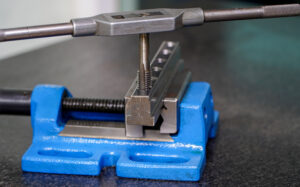

• Tarauder en 3 passes avec un jeu de tarauds (ébaucheur, intermédiaire, finisseur).
• Nettoyer et tester avec une vis.

Petits travaux ou réparations : pour créer un filetage sur une tige ou un trou pour une fixation simple, utiliser une filière ou un taraud est tout à fait possible avec un peu de précision.
Projets DIY et bricolage : si vous êtes à l’aise avec l’outillage, vous pouvez facilement fileter à la main des pièces en acier doux, en aluminium ou en plastique.
Dépannage rapide : si un filetage est abîmé, un coup de taraud ou de filière peut suffire à le refaire.

Pour des pièces mécaniques critiques et une précision industrielle, le filetage doit être réalisé en atelier, avec un tour ou une machine CNC (commande numérique par ordinateur). De même, les matériaux difficiles, comme l’acier trempé ou l’inox, sont durs à fileter à la main et nécessitent des outils spécifiques. Enfin, pour réaliser des filetages en grande quantité, une machine-outil est bien plus efficace.

Le filetage ISO est un standard incontournable pour l’assemblage mécanique. Grâce à ses dimensions normalisées, il garantit une compatibilité et une interchangeabilité optimales. Que vous soyez bricoleur ou professionnel, bien comprendre ses caractéristiques et savoir comment l’utiliser vous fera gagner en efficacité et en précision.
