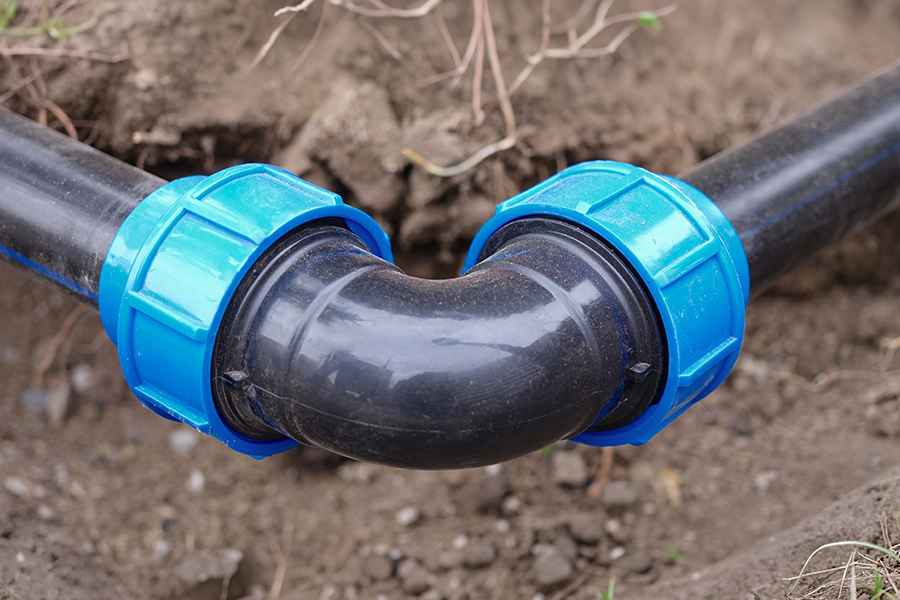

Comment poser un raccord polyéthylène (PE) ?

Qu’il soit destiné à transporter de l’eau potable ou du gaz, le réseau composé de tubes en polyéthylène (ou plymouth) nécessite forcément des raccords. Excepté les pièces à souder qui concernent les tubes de gros diamètre, les autres sortes de raccords se posent sans difficulté en seulement quelques minutes.

Les raccords PE servent à connecter, réduire, couder ou encore manchonner sans aucun risque de fuite. S’il est correctement réalisé, le raccord polyéthylène garantit une durée de vie et une étanchéité sans faille à votre installation. Mais, comment réussir un raccord PE sans commettre d’impairs ? Voici nos conseils pour assurer une liaison fiable et pérenne à votre réseau de tuyaux plymouth.

Pour raccorder des tuyaux plymouth, il existe deux types de jonctions, toutes deux performantes pour réaliser des réseaux d’eau potable : le raccord laiton et le raccord plastique pour PE.

Alors lequel doit recueillir vos faveurs ? Chacun des deux matériaux présente des avantages et inconvénients.

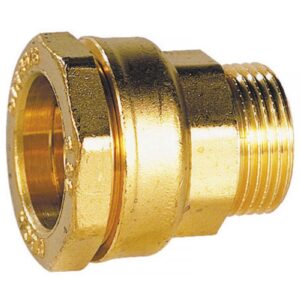

Passons maintenant aux raccords en laiton pour plymouth !

Rassurez-vous, l’installation de raccords sur des tubes en polyéthylène ne requiert aucune connaissance particulière (hormis les raccords à souder). Il vous suffit de suivre pas à pas les étapes décrites dans cet article pour y parvenir. En cinq minutes chrono, l’affaire est pliée !

Cependant, comme toujours en plomberie, il vous faudra faire preuve de minutie lors des mesures et des différentes découpes. Par ailleurs, soyez scrupuleux concernant l’ordre d’assemblage des différentes pièces. Pensez aussi, avant de commencer, à vous équiper d’une guillotine à tubes et d’un jeu de clés de serrage adapté. Voici l’ensemble du matériel à préparer en amont :

• un coupe-tube/une guillotine à tube ;
• une clé de serrage spéciale raccord ;
• un ébavureur à tube PE ;
• de la graisse.

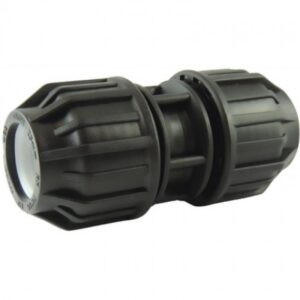

On commence par le couramment utilisé, et celui que vous aller retrouver en très grande majorité dans notre catalogue, le raccord à compression (plastique ou laiton)

Pour ce type de raccord, voici les étapes à suivre.

1. Sectionnez le tube polyéthylène à l’aide d’une guillotine à tube et ébavurez avec soin.
2. Peu importe le raccord utilisé (manchon, coude, réducteur, bouchon) et la matière dont il est constitué (plastique ou laiton), on commence toujours en démontant l’écrou de serrage.
3. Retirez la bague de compression et ensuite le joint torique.
4. Continuez en graissant le tube et emboîtez-y l’écrou, la bague et pour terminer le joint (surtout, respectez bien cet ordre !).
5. Accolez la bague sur le joint et écrasez l’ensemble en serrant l’écrou à l’aide d’une clé (ou à la main pour les raccords plastiques).
6. Il ne vous reste qu’à contrôler la fiabilité du montage en tirant sur le raccord !

Contrairement aux raccords à compression qui nécessitent d’être démontés avant leur pose, leurs homologues à emboîtement peuvent s’installer immédiatement. Découvrez ci-dessous comment procéder.

1. Repérez le milieu du raccord (la plupart du temps, il existe une marque sur le moulage du raccord en plastique ou en laiton).
2. Pour connaitre la profondeur de la pièce, mesurez la distance entre cette marque et la bague de serrage.
3. Reproduisez cette longueur sur l’extrémité de votre tuyau polyéthylène.
4. Graissez le tuyau et insérez-le avec vigueur au sein du raccord jusqu’au point de repère que vous venez d’appliquer.
5. Contrôlez la résistance de votre montage en tirant sur celui-ci.

Concernant le démontage de la connexion :

• munissez-vous d’une clé compatible avec votre raccord ;
• desserrez la bague de serrage ;
• enlevez l’écrou ;
• tirez sur le tuyau pour l’extraire du raccord (les pièces d’étanchéité devraient suivre avec le tuyau).

Les raccords à souder sont uniquement destinés à un usage professionnel. En effet, ce matériel onéreux nécessite pour sa pose une formation spécialisée.

En règle générale, ce type de raccord est appliqué sur les réseaux de grande envergure composés de tubes de gros diamètre supportant une pression élevée (réseaux de gaz, d’eau potable, ou de fluides spéciaux tels que les hydrocarbures).

On recourt à l’électrofusion, l’extrusion ou la polyfusion pour souder ce type de raccord. Lorsque celui-ci est assemblé, il n’est plus possible de le démonter. C’est pourquoi le raccord à souder garantit une étanchéité parfaite.

Alors, quels raccords faut-il privilégier pour assurer une jonction parfaite de vos tubes PE ? À compression ou à emboîtement ? En laiton ou en plastique ? Sachez qu’il n’existe pas réellement de mauvais raccords, mais plutôt des raccords inadaptés ou mal posés. Un zeste de patience couplé à un soupçon de méthodologie devrait vous permettre de réaliser un réseau fiable et sécurisé sur la durée !

Bon bricolage à tous !
