Comment lire un pied à coulisse ? Une méthode simple pour des mesures précises

Quand on bricole, on a souvent besoin de connaître avec précision le diamètre d’une vis, l’épaisseur d’une planche, ou la profondeur d’un trou. Dans ce cas, le mètre ruban ou le réglet atteignent vite leurs limites. Vous allez avoir besoin d’un pied à coulisse. Cet outil peut sembler un peu technique, mais il permet de mesurer au dixième ou centième de millimètre selon le modèle. Ce serait dommage de s’en passer. Alors comment lire un pied à coulisse facilement ? Bricozor vous explique la règle !

Avec un pied à coulisse, vous pouvez réaliser des mesures très précises de :

• dimension extérieure ;
• dimension intérieure ;
• profondeur.

En bricolage, il sert à choisir le bon foret, vérifier le diamètre d’une cheville, mesurer l’épaisseur d’une tôle, ou retrouver la taille exacte d’une vis.

Il existe trois grandes familles de pieds à coulisse.

Dans cet article, nous allons plutôt nous concentrer sur comment lire un pied à coulisse mécanique.

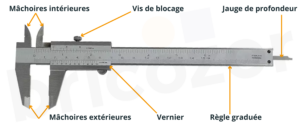

Le pied à coulisse se compose de plusieurs éléments :

• une partie fixe, la règle graduée en millimètres ;
• un vernier, la réglette mobile (ou coulisseau) ;
• des mâchoires extérieures ;
• des mâchoires intérieures ;
• une jauge de profondeur ;
• une vis de blocage pour figer la mesure.

Du nom du mathématicien Pierre Vernier, dont les travaux ont permis d’améliorer la précision des instruments de mesure, le vernier est une petite règle mobile dont les graduations sont légèrement décalées par rapport à celles de la règle principale. Ce décalage permet d’obtenir une lecture beaucoup plus précise.

Concrètement, selon les modèles :

• un vernier à 10 divisions permet une précision au dixième de millimètre (0,1 mm) ;
• un vernier à 20 divisions descend à 0,05 mm ;
• certains modèles atteignent même 0,01 mm.

La lecture se fait toujours de la même façon : une seule graduation du vernier s’aligne parfaitement avec une graduation de la règle principale, et c’est elle qui révèle la décimale. Voyons cela en détail.

Étape 1 : Lire la mesure principale

Regardez où se situe le 0 du vernier sur la règle principale. Repérez la graduation juste avant, il s’agit de votre valeur en millimètres.

Étape 2 : Lire les décimales

Regardez maintenant les graduations du vernier. Il faut trouver la graduation du vernier qui s’aligne parfaitement avec une graduation de la règle principale. Cette graduation donne la valeur décimale.

Attention, l’alignement doit être parfaitement net. En cas de doute, prenez le temps de regarder à hauteur des graduations pour éviter les erreurs de parallaxe (effet visuel qui fausse l’alignement).

Le principe à retenir

La règle principale donne les millimètres et le vernier donne les décimales. On additionne les deux, tout simplement.

Un exemple concret

Vous mesurez une petite tige métallique. Le zéro du vernier se trouve entre 6 mm et 7 mm. Vous retenez donc 6 mm.

Ensuite, vous cherchez quelle ligne du vernier est parfaitement alignée avec une ligne de la règle fixe. Vous constatez que c’est la 3e graduation. Si votre vernier est gradué au dixième de millimètre, cela ajoute 0,3 mm.

La mesure est donc : 6 mm + 0,3 mm = 3,3 mm

Ainsi, votre tige mesure 6,3 mm. Facile, n’est-ce pas ?

À présent, comment se servir de cet outil ?

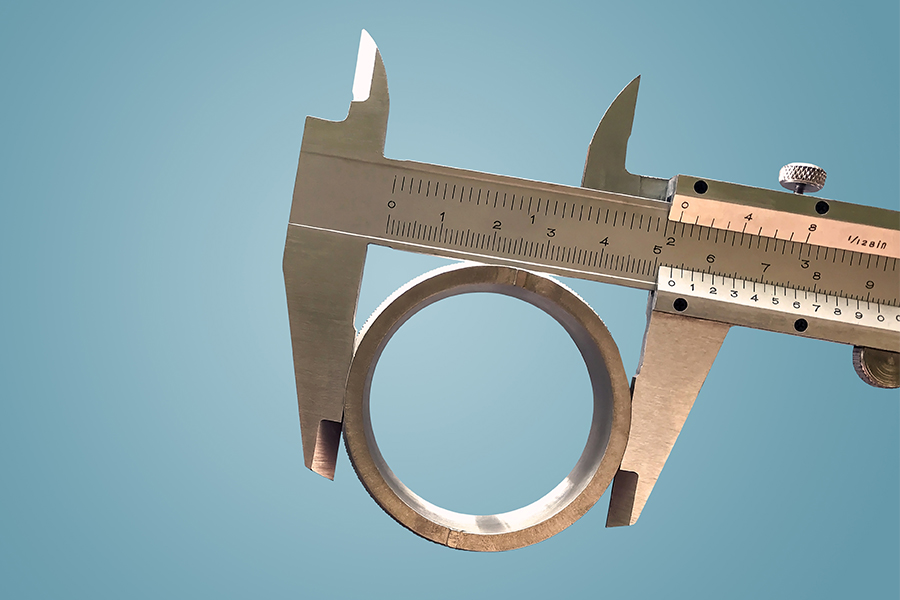

Pour une mesure extérieure, ouvrez les grandes mâchoires, placez la pièce et refermez doucement jusqu’au contact, sans serrer. Une pression excessive peut fausser la mesure, surtout sur du plastique, du bois tendre ou un petit objet métallique. Gardez l’outil bien droit pour éviter toute erreur.

Pour une mesure intérieure, utilisez les petites mâchoires du haut. Insérez-les dans l’ouverture puis écartez-les jusqu’à toucher les parois. Veillez à rester bien dans l’axe.

Si vous souhaitez mesurer une profondeur, posez la base du pied à coulisse à plat sur le bord, puis faites descendre la tige jusqu’au fond. La base de l’outil doit rester bien stable. Si elle n’est pas posée à plat, la mesure sera faussée.

Pour un usage domestique, un pied à coulisse de 150 mm est généralement suffisant. C’est le format le plus courant. Il permet déjà de mesurer la plupart des vis, tubes, forets, petites pièces de bois ou éléments métalliques.

Un modèle numérique paraît plus simple pour débuter. Il suffit de fermer les mâchoires, puis de mesurer. Il affiche directement le résultat, permet d’aller vite et évite les erreurs de lecture du vernier. Toutefois, un affichage numérique ne corrige pas une mauvaise prise de mesure.

Si vous aimez les outils durables et sans pile, un modèle mécanique à vernier reste un très bon choix. Dans tous les cas, privilégiez un outil en métal plutôt qu’un modèle entièrement en plastique, souvent moins précis et moins agréable à utiliser.

Lire un pied à coulisse n’est pas aussi compliqué qu’il y paraît. Il faut simplement retenir que la mesure se compose des millimètres lus sur la règle principale, puis les dixièmes ou centièmes de millimètre lus sur le vernier. Cet outil apporte une précision très appréciable pour choisir une vis, vérifier une pièce, ajuster un montage ou contrôler un perçage. Vous n’avez plus qu’à prendre les mesures qui s’imposent !
