Comment retourner et changer le pêne d'une serrure ?

Lecture : 2 min 30

4

La plupart des serrures à larder (encastrées) sont aujourd’hui livrées avec un pêne demi-tour réversible. Il permet de poser la serrure indifféremment à droite ou à gauche. Si les modèles sont parfois vendues « à droite » ou « à gauche » c’est pour indiquer la position dans laquelle le pêne est positionné, ce qui facilite la pose de nombreuses serrures sans avoir à les retourner.

Sens ouverture serrure
Sens d'une serrure de porte

Rappel sur le sens des serrures

En regardant la porte coté paumelles, si les paumelles sont à droite, la serrure est « à gauche » ; si les paumelles sont à gauche, la serrure est « à droite ». Lisez notre article pour reconnaître facilement le sens d’une serrure.

Retournement du pêne d'une serrure de porte

Il n’y a aucun système de retournement de pêne universel. Chaque marque et chaque modèle de serrure ont leur propre façon de retourner le pêne. Nous allons en détailler tous les types que propose Bricozor.

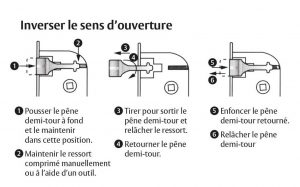

Serrures séries D10 et D20 Vachette

Même procédé sur les serrures Vachette série D10 et D20 : D12, D13, D15, D22, D23, D24, D25

  1. Actionnez le pêne à l’aide d’une poignée
  2. Insérez le tournevis au début du ressort et appuyez sur le pêne
  3. Relâchez le pêne tout en tenant le ressort
  4. Pivotez le pêne vers le haut et retirez-le
  5. Retournez le pêne et remettez le dans le ressort
  6. Testez le bon fonctionnement du pêne

Serrures série D350 Vachette

Même procédé sur les serrures Vachette série 350 : D351, D352, D353, D355 :

  1. Présentation et composition de la serrure
  2. Actionnez le pêne à l’aide d’une poignée et de son carré
  3. Mettez la sécurité anti demi-tour en position relevée
  4. Appuyez sur le pêne, retournez-le puis relâchez
  5. Remettez la sécurité anti demi-tour dans sa position initiale
  6. Testez le bon fonctionnement du pêne

Serrures Thirard

Étape 1

Étape 1

Retournement-pene-1

Repérez le clip qui maintient le pêne

Étape 2

Étape 2

Retournement-pene-2

Avancez le clip en compressant le ressort

Étape 3

Étape 3

Retournement-pene-3

Tirez sur le pêne tout en basculant l’ensemble vers le haut

Étape 4

Étape 4

Retournement-pene-4

Retournez le pêne

Étape 5

Étape 5

Retournement-pene-5

Remettez l’ensemble en poussant sur le pêne tout en effectuant un effet de bascule

À noter

Pour maintenir le clip tout en compressant le ressort, vous pouvez vous aider d’un tournevis plat

Serrures série D450 Vachette

Les spécificités de la serrure série D450 Vachette

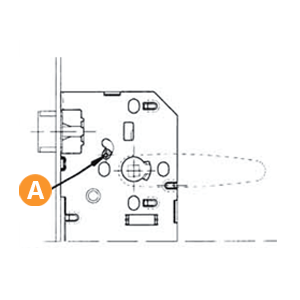

  1. Présentation et composition de la serrure

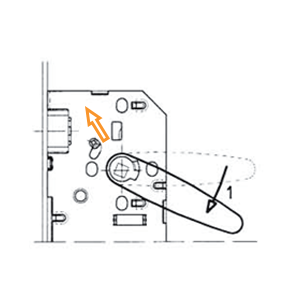

  2. Actionnez le pêne à l’aide d’une poignée et de son carré

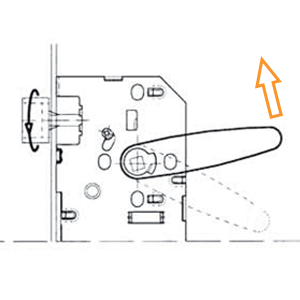

  3. Actionnez la poignée et mettez la sécurité anti demi-tour en position relevée
  4. Retournez le pêne

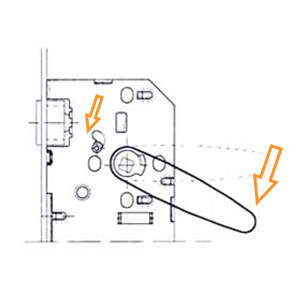

  5. Actionnez la poignée et remettez la sécurité anti demi-tour dans sa position initiale
  6. Testez le bon fonctionnement du pêne

À noter

Pour l’extraction du pêne, relevez bien la béquille un peu au dessus de sa position horizontale.

Pour la réintroduction du pêne, abaisser la béquille au maximum.

Serrure série Multibat JPM

Les spécificités de la serrure JPM série Multibat :

  1. Présentation et composition de la serrure

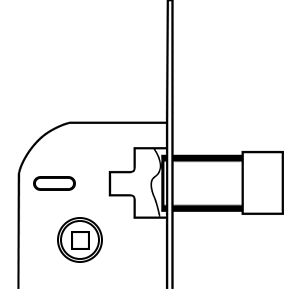

  2. Actionnez le pêne à l’aide d’une poignée et de son carré

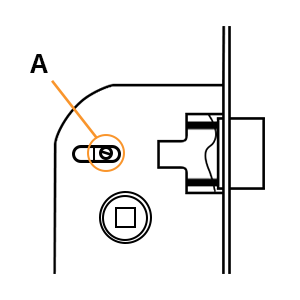

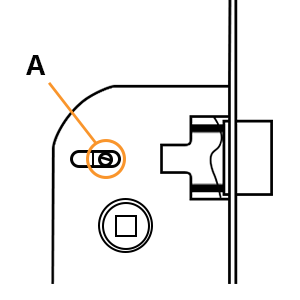

  3. Appuyez sur le pêne, dévissez et retirez la vis de sécurité anti demi-tour

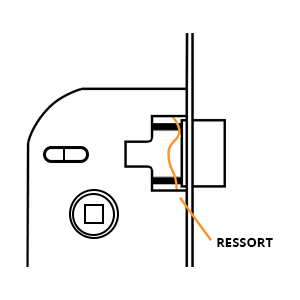

  4. Sortez le pêne et retournez-le
  5. Appuyez sur le pêne, remettez et vissez la vis de sécurité anti demi-tour
  6. Testez le bon fonctionnement du pêne

À noter

Faîtes attention, lors du vissage de la pièce A, de bien introduire cette vis. Le taraudage dans le pêne ayant peu de filets, un positionnement un peu de biais détruira le pas de vis.

Serrure GU FERCO – Type Europa et Fercomatic

Même procédé pour toutes les serrures de la gamme GU Ferco Europa et Fercomatic :

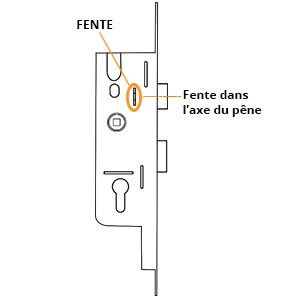

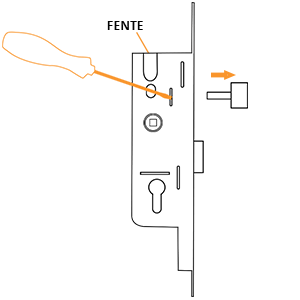

  1. Repérez la fente, elle peut légèrement varier d’emplacement
  2. Introduisez un tournevis plat dans la fente
  3. Appuyez légèrement tout en tirant sur le pêne

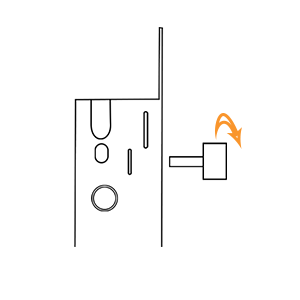

  4. Retournez le pêne

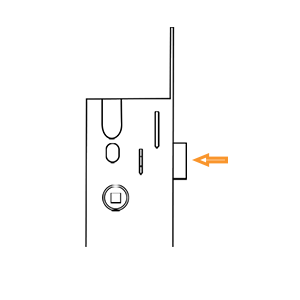

  5. Réintroduisez le pêne jusqu’à entendre un « clic » de réarmement
  6. Faite des essais avec le béquillage avant la mise en place définitive

À noter

Ne forcez pas lors de l’introduction du tournevis dans la fente. Cela n’est pas nécessaire. C’est surtout les actions simultanées de tirer sur le pêne tout en poussant sur le tournevis qui est important.

Serrure GU Ferco, crémone ajustable haut et bas (modèle 2020)

Modèles de serrure disponible ici

  1. Présentation et composition de la serrure
  2. Actionnez le pêne à l’aide d’une poignée et de son carré
  3. Dévissez la vis du pêne demi-tour
  4. Retournez le pêne et revissez entièrement
  5. Testez le bon fonctionnement

A noter

Ce mode de retournement concerne les modèles GU Ferco sortis en 2020.

Serrure en applique série Match JPM

Même procédé sur les serrures JPM Match horizontale et verticale

  1. Actionnez le pêne à l’aide d’une poignée et de son carré
  2. Dévissez la vis de serrage du capot
  3. Retirez le capot
  4. Retirez le fouillot carré et l’entraîneur du pêne
  5. Tirez sur le pêne, retournez-le et testez le bon fonctionnement
  6. Remettre l’entraîneur du pêne, le fouillot carré comme initialement et testez le bon fonctionnement
  7. Remettre le capot et revissez la vis de serrage
  8. Testez le bon fonctionnement du pêne

Serrure à larder monopoint FICHET

Tutoriel pour le retournement de pêne sur les serrures encastrées monopoint pour cylindre rond Fichet :

  1. Dévissez les vis qui ferment le coffre
  2. Ouvrez le coffre délicatement
  3. Retirez le ressort de rappel du pêne demi-tour
  4. Retirez le pêne demi-tour
  5. Ouvrez la sécurité du système demi-tour avec la pince bec de canne
  6. Retournez le système demi-tour et refermer la sécurité
  7. Remettez le pêne demi-tour dans le bon sens grâce au détrompeur
  8. Remettez le ressort de rappel du pêne demi-tour
  9. Veillez à ce que toutes les pièces soient placées correctement
  10. Replacez le haut du coffre et actionnez le fouillot pour qu’il se referme complètement
  11. Maintenez et revissez le coffre
  12. Testez le bon fonctionnement du pêne
